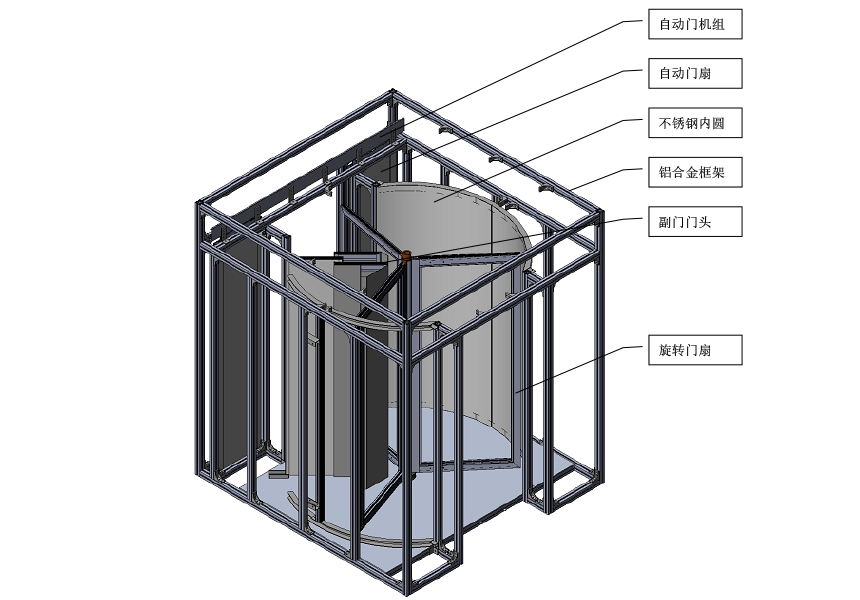

单向防护旋转门整个门包括高强度铝合金框架和在转动结构部位的门扇及平滑副门；转动门扇周围的毛条成为转动部分和不锈钢墙之间拖动的密封部件，外侧门口还有有套自动感应门。 弧形不锈钢板被安装在铝合金结构的框架上。 在铝合金框架上有：

► 带有轴承和电滑环的中轴

► 电源供给控制箱

► 主控制箱

► 门的天花板

► 感应自动门

► 304 不锈钢装饰板

功能介绍

2.1 夜间锁（机械锁）

旋转门有一门扇上装备有。这个装置可以在旋转门或夜间锁门时使用。 注：使用机械锁时，必须把旋转门的控制面板调到锁门状态；使用旋转门时，必须先把机械锁打开。

2.2 驱动系统

旋转门的驱动依靠一个三相电动机带动的均衡传动。 驱动系统的控制是依靠 PLC（可编程控制器）和变频器来进行的。

驱动系统具有如下特征：

► 静音

► 门可以用手来推动

► 至少两种适合的速度

► 综合速度控制

► 电源中断时门可以自由运动

电动机数据：

► 三相异步电机

► 额定电压：220v，额定电流：1.0A

► 可调的驱动转矩

2.3 门的转速

通过主控制箱中的频率控制器的位置调节，可以进行门的转速的调节。

门的转速有两档调节：

► 正常速度 3-5 转/分钟。（以直径为度量依据）

► 慢速 1-2 转/分钟。 在大多数国家规定的安全转速（线速度）≤0.75 米/秒。（在门翼的最外段测量）

2.4 运动探测器

微波移动（MARS）探测器。微波感应式探测器运用感应波探测到走进门里的行人。当探测器探测到 行人时，它把信号传送到控制系统，控制系统使门以正常速度转动。微波感应式探测器安装在出入 口上方的围板上。每一个探测器具有一个发光二极管，它们的功能是：

► 不亮（灰）此时 MARS 正常工作但没有探测到行人

► 亮（红）此时 MARS 探测到行人 微波移动探测器探测区域和灵敏度是可以调节的。

2.5 控制系统

2.5.1 主控制箱 控制箱可以装在铝合金框架上。

2.5.2 主控触摸屏 主控触摸屏安装在门口（室内）右上角不锈钢板上，触摸屏用于功能选择、故障显示和屏蔽、旋转 门速度调节及一些参数设置，非专业人员不要进行操作！

2.5.3 倒转锁开关

门体正常为逆时针旋转，当门体遇到故障，需要倒转的时候，用钥匙把锁打开，旋转锁把手，就可以手动正反推动门扇，操作前，先把急停按钮按下！

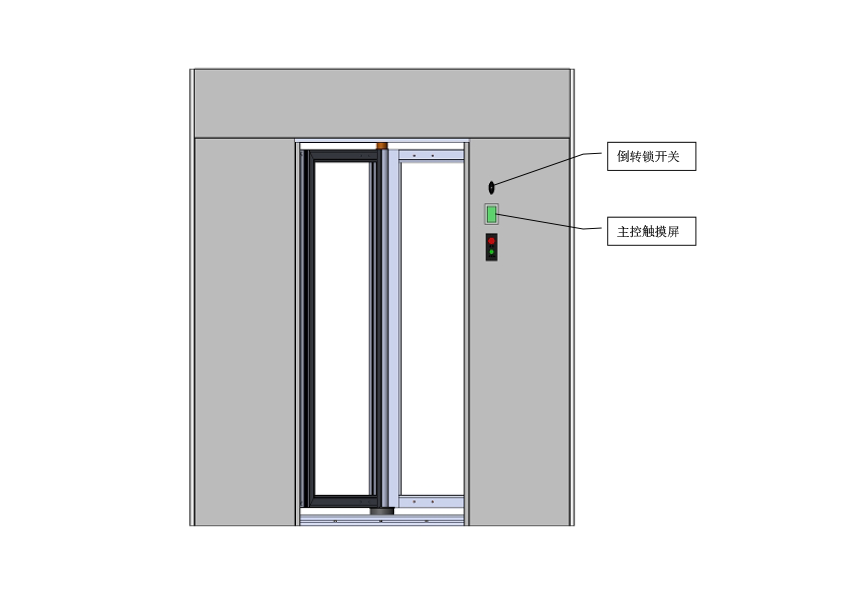

倒转锁开关 主控触摸屏

2.6 安全设备

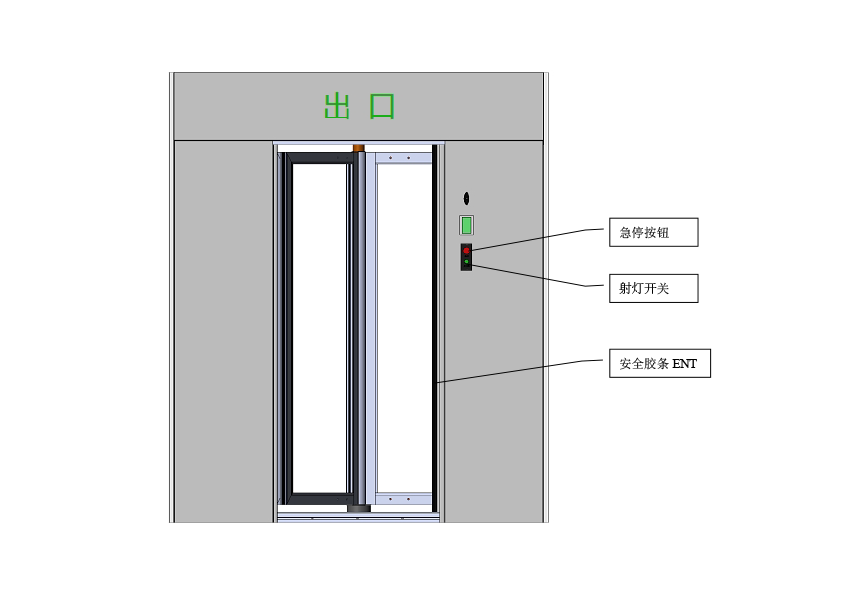

2.6.1 门口防夹安全传感器（ENT） 室内门口右侧装有一条安全胶条。出口右边的垂直边是主动的，当安全胶条接触到人或物体时门就 会停止运行，当胶条恢复 2 秒钟后，门体恢复原来状态。

2.6.2 急停按钮

急停按钮安装在室内右门不锈钢装饰面板上。 如果有人按下红色急停按钮门体就会立刻停止并可使用手动转动，将按钮右旋弹起后，门体恢复正 常运行状态

2.6.3 单向通行

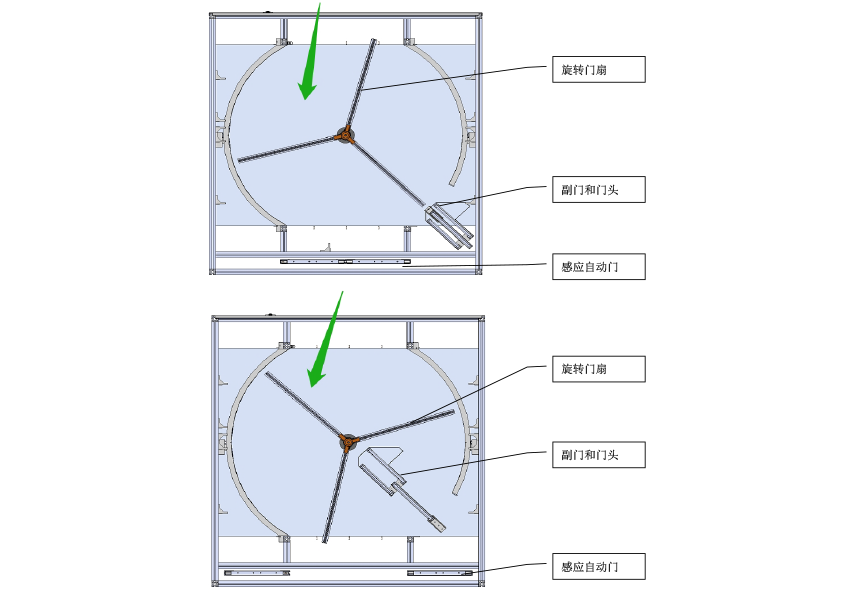

此门只能单向通行，由旋转门扇和副门配合，完美衔接，阻隔逆向通行的可能，大人小孩或者物件， 都不能从逆向进入。

2.6.4 感应自动门

当有行人顺势通过通道时，自动门通过感应信号，门扇自动打开，行人通过后，门扇自动关闭；正 向无行人通过，门扇都处于关闭状态，逆向无法进入；有效防止行人误闯或强行进入。
